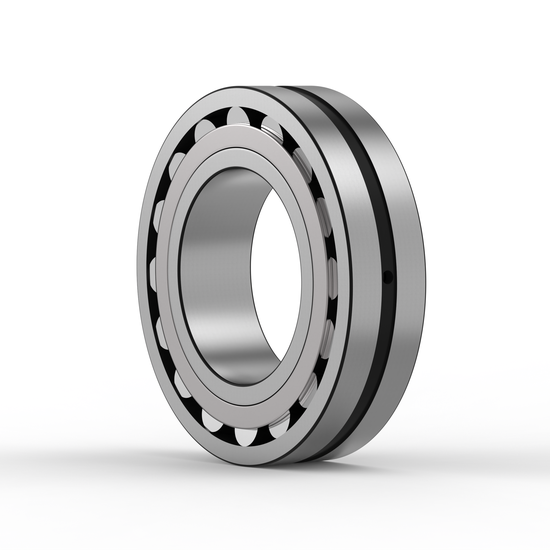

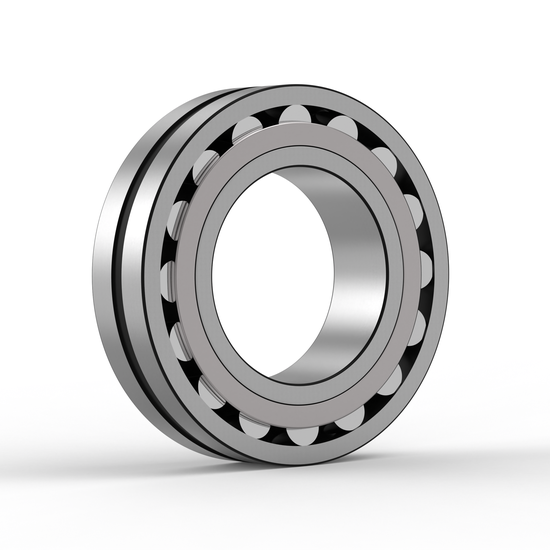

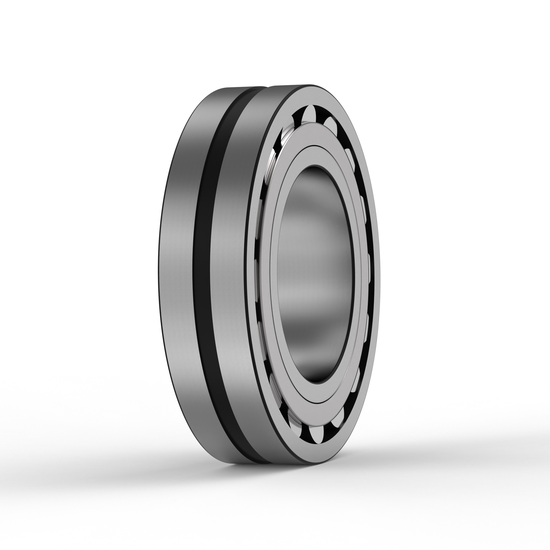

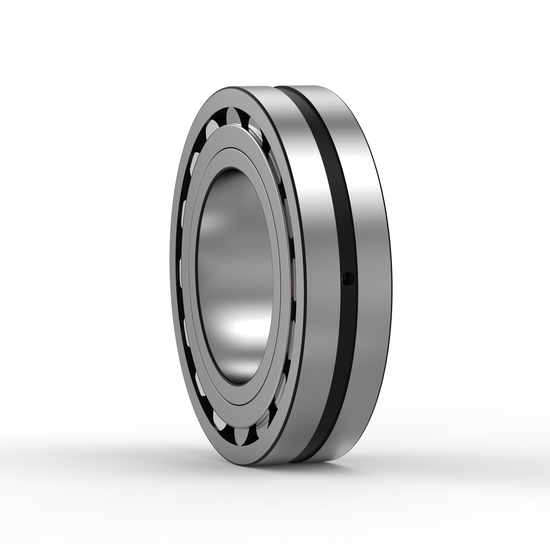

23238-BE-XL-K FAG
Cuscinetti a rulli sferici von FAG
Frage zum Artikel?
190 x 340 x 120 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 1 | min. 1% | |
| 2 | min. 2% | |
| 3 | min. 3% |
Nachsetzzeichen
| BE-XL: Due gabbie in lamiera d'acciaio, superficie temprata, guida sull'anello interno, X-life |
| K: foro conico, cono 1:12 |
| XL = X-Life (Lager der neusten Generation) |
Informazioni generali
| Materiale: acciaio per cuscinetti standard |
| Anello esterno: scanalatura di lubrificazione con fori di lubrificazione nell'anello esterno |
| Guarnizione: nessuna, cuscinetto aperto |
| Gioco interno: gioco interno radiale normale |
| Gabbia: gabbia in lamiera d'acciaio |
| Intervallo di temperatura: da -30 a +200°C |
| Classe di tolleranza: Classe di tolleranza P0/PN o ABEC 1 |
| Foro: foro conico (1:12) |
| Versione: Versione standard |
| Peso: 44810 grammi |
| Paese di produzione: Germania |
| Numero di tariffa doganale: 8482 3000 |
| EAN: 4012802495201 |
| Numero materiale del produttore: 065144082-0000 |
| Diametro interno: 190.000 mm |
| Diametro esterno: 340.000 mm |
| Larghezza: 120.000 mm |
Informazioni tecniche
| Larghezza: 120 mm |
| Velocità di riferimento: 1.070 1/min |
| Diametro del foro: 190 mm |
| Velocità limite: 1.990 1/min |
| Peso: 44810 grammi |
| Capacità di carico dinamico, radiale: 1.740.000 N |
| Diametro massimo della spalla dell'albero: 222 mm |
| Diametro esterno: 340 mm |
| Carico limite di fatica, radiale: 206.000 N |
| Diametro minimo di contatto spallamento albero: 207 mm |
| Capacità di carico statico, radiale: 2.400.000 N |
| Valore limite per Fa/Fr per l'applicabilità dei diversi valori dei fattori X e Y: 0,34 |
| Diametro massimo della spalla della cassa: 323 mm |
| Temperatura operativa massima: 200 °C |
| Larghezza minima di passaggio per la manica: 21 mm |
| Distanza minima dal bordo: 4 mm |
| Manicotto adattatore: H2338 |
| Diametro della pista dell'anello interno: 222,4 mm |
| Larghezza scanalatura di lubrificazione: 17,7 mm |
| Diametro minimo del manicotto: 206 mm |
| Diametro del foro dell'anello esterno: 289 mm |
| Fattore di carico assiale statico: 1,93 |
| Raggio massimo di sottosquadro: 3 mm |
| Manica di prelievo: AH3238G |
| Diametro del foro di lubrificazione: 9,5 mm |
| Fattore di carico assiale dinamico: 1,98 |
| Temperatura di funzionamento min.: -30 °C |
| Fattore di carico assiale dinamico: 2,94 |
Informazioni sul produttore
I prodotti INA e FAG vengono prodotti dalla tedesca Schaeffler AG con sede a Herzogenaurach rispettivamente dal 1949 e dal 1905. INA è l'abbreviazione di "cuscinetti industriali a rullini", sviluppati per la prima volta al momento della fondazione di Georg Schaeffler. L’abbreviazione FAG deriva dal titolo “Fabbrica automatica di sfere in acciaio fuso di Fischer”. È il nome di un'azienda tedesca che contribuì allo sviluppo dell'industria dei cuscinetti volventi sotto Friedrich Fischer. L'azienda fa parte del Gruppo Schaeffler dalla fine del XX secolo.
I prodotti seguenti sono variazioni del prodotto principale selezionato.
| Designazione | Produttore | Stock | Tempi di consegna |
|---|---|---|---|
| 23238 CC/C3W33 | SKF | 1 | Immediatamente disponibile |
| 23238 CCK/C3W33 | SKF | 1 | Immediatamente disponibile |
| 23238 CC/W33 | SKF | 3 | Immediatamente disponibile |
| 23238-BE-XL-C3 | FAG | 7 | Immediatamente disponibile |
| 23238 CE4C3 | NSK | 3 | Immediatamente disponibile |
| 23238 CKE4 | NSK | 2 | Immediatamente disponibile |
| 23238-BE-XL | FAG | 14 | Immediatamente disponibile |
| 23238-BE-XL-K-C3 | FAG | 4 | Immediatamente disponibile |
| 23238 CAMKE4 | NSK | 1 | Immediatamente disponibile |
Si prega di notare le nostre condizioni speciali per la spedizione di tecnologia lineare
Condizioni di spedizione in Germania
| Metodo di spedizione | Costi inclusi IVA* | Tempo di consegna e consegna | Ora di ordinazione massima |
| Ritiro su richiesta | Gratuito | Previo accordo a 44797 Bochum | Lunedì - Venerdì fino alle 14:00 |
| DHL Standard | 6,99 € sotto i 25 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| DHL Standard | 5,98 € sopra i 25 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| DHL Standard | 3,99 € sopra i 99 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| UPS Express Saver | 5,99 € sopra i 99 € di valore dell'ordine | In genere il giorno lavorativo successivo | Lunedì - Venerdì fino alle 20:00 |
| UPS Express Saver | 9,49 € sopra i 25 € di valore dell'ordine | In genere il giorno lavorativo successivo | Lunedì - Venerdì fino alle 20:00 |
| UPS Express Saver | 9,99 € sotto i 25 € di valore dell'ordine | In genere il giorno lavorativo successivo | Lunedì - Venerdì fino alle 20:00 |
| UPS Express | 19,90 € | Entro le 12:00 del giorno lavorativo successivo | Lunedì - Venerdì fino alle 16:00 |
| DHL Express | 32,10 € | Il giorno lavorativo successivo | Lunedì - Venerdì fino alle 16:00 |
| UPS Weekend Express | Su richiesta | Consegna entro le 12:00 del sabato | Venerdì fino alle 19:00 |
* Ogni pacco ha un peso massimo totale di 29 chilogrammi. Oltre tale peso, potrebbero essere applicate più spese di spedizione.
Condizioni di spedizione per Italia, Austria, Polonia, Repubblica Ceca, Ungheria, Francia, Belgio, Paesi Bassi
| Metodo di spedizione | Costi inclusi IVA* | Tempo di consegna e consegna | Ora di ordinazione massima |
| Ritiro su richiesta | Gratuito | Previo accordo a 44797 Bochum | Lunedì - Venerdì fino alle 14:00 |
| DHL Standard | 10,99 € sotto i 25 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| UPS Express | 29,90 € | Entro le 12:00 del giorno lavorativo successivo | Lunedì - Venerdì fino alle 15:00 |
| DHL Express | 39,99 € | Il giorno lavorativo successivo | Lunedì - Venerdì fino alle 15:00 |
* Ogni pacco ha un peso massimo totale di 29 chilogrammi. Oltre tale peso, potrebbero essere applicate più spese di spedizione.
Spedizione con corriere per consegna nello stesso giorno o il giorno successivo
| Raggio (distanza in linea d'aria - CAP di base: 44797, Bochum) | Costi (Corriere Espresso) |
| fino a 50 km | 55 € |
| fino a 80 km | 80 € |
| fino a 120 km | 115 € |
| fino a 180 km | 165 € |
| fino a 240 km | 195 € |
| fino a 300 km | 235 € |
| oltre 300 km | Su richiesta |
Metodi di pagamento
Le nostre opzioni di pagamento per gli ordini nel nostro negozio. Il metodo desiderato verrà richiesto dopo aver fornito il tuo indirizzo di fatturazione e di consegna.
| Metodo di pagamento | Disponibilità |
| Fattura | ✓ Per aziende e consumatori |
| Klarna | ✓ Per aziende e consumatori |
| Paypal | ✓ Per aziende e consumatori |
| American Express | ✓ Per aziende e consumatori |
| Visa | ✓ Per aziende e consumatori |
| Mastercard | ✓ Per aziende e consumatori |
Tabella comparativa delle denominazioni dei nostri cuscinetti a sfere e a rulli
L'elenco di decodifica dei suffissi mostrato in questa pagina ti aiuterà a decodificare i suffissi più comuni dei cuscinetti radiali dei vari produttori. Se nella tabella sottostante vedi il simbolo "•", significa che il suffisso corrispondente, se disponibile, non è esplicitamente indicato dal produttore. I suffissi segnati con un trattino "–" non vengono prodotti.
| Caratteristica | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Generale | 1 / 2 Coperchio(i) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Guarnizione(e) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Guarnizione(e) a basso attrito | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Guarnizione(e) senza contatto | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Gioco interno aumentato | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cuscinetti a rulli cilindrici | Gabbia in plastica | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Gabbia in acciaio | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Gabbia in ottone | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Costruzione interna rinforzata | E, EX | E | E | E | E | EC | E | – | ||
| Cuscinetti orientabili a rulli | Gabbia in plastica | TVPB | – | – | H | – | – | – | – | |
| Gabbia in acciaio | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Gabbia in ottone | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Scanalature e fori di lubrificazione | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Costruzione interna rinforzata | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Versione per applicazioni vibranti | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Cuscinetti orientabili a sfere | Gabbia in plastica | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Gabbia in acciaio | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Gabbia in ottone | M | – | – | M | M | M | M | – | ||
| Cuscinetti a rulli conici (metrici) | Costruzione interna modificata | A | – | – | HR... | – | A | A, C, V | – | |
| Angolo di contatto aumentato | B | – | B | C, D | C | B | B | – | ||
| Dimensioni esterne ISO | X | J | X | X | X, U | X | X | – | ||
| Cuscinetti a sfere a gola profonda | Gabbia in plastica | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Gabbia in fibra dura | TB | – | TB | – | – | – | – | PEEK | ||
| Gabbia in acciaio | • | • | • | • | J | • | • | • | ||
| Gabbia in ottone | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Costruzione interna rinforzata | B, C | – | – | – | – | E | A | – | ||
| Cuscinetti a sfere obliqui (a una fila) | Angolo di contatto 30° | • | • | A | – | • | A | – | – | |
| Angolo di contatto 40° | B | B | B | B | B | B | B | B | ||
| Gabbia in plastica | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Gabbia in acciaio | JP | • | J | W | J | J, F | – | – | ||
| Gabbia in ottone | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Versione universale per X e O | UA | U | CB | G | G | CB | G | – | ||
| Gioco zero per X e O | UO | – | – | – | – | – | – | – | ||
| Leggera precarico per X e O | UL | – | GA | GL | GL | GA | – | – | ||
| Cuscinetti a sfere obliqui (a due file) | Angolo di contatto 25° | B | – | – | B | • | – | A | – | |
| Angolo di contatto 30° | BD | A | – | – | – | A | – | – | ||
| Angolo di contatto 32° | – | – | B | • | – | A | B | – | ||
| Angolo di contatto 35° | • | – | • | – | – | – | – | – | ||
| Angolo di contatto 40° | – | B | – | – | – | – | – | • | ||
| Angolo di contatto 45° + anello interno separabile | DA | – | D | – | – | D | – | – | ||
| Gabbia in acciaio | • | • | • | J, • | • | J1, • | • | – | ||
| Gabbia in plastica | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Gabbia in ottone | M, MA | – | M | M | – | M, MA | M | – | ||
| Tutte le informazioni in questa lista di decodifica sono fornite senza garanzia. In caso di dubbi, contattare il produttore. | ||||||||||
