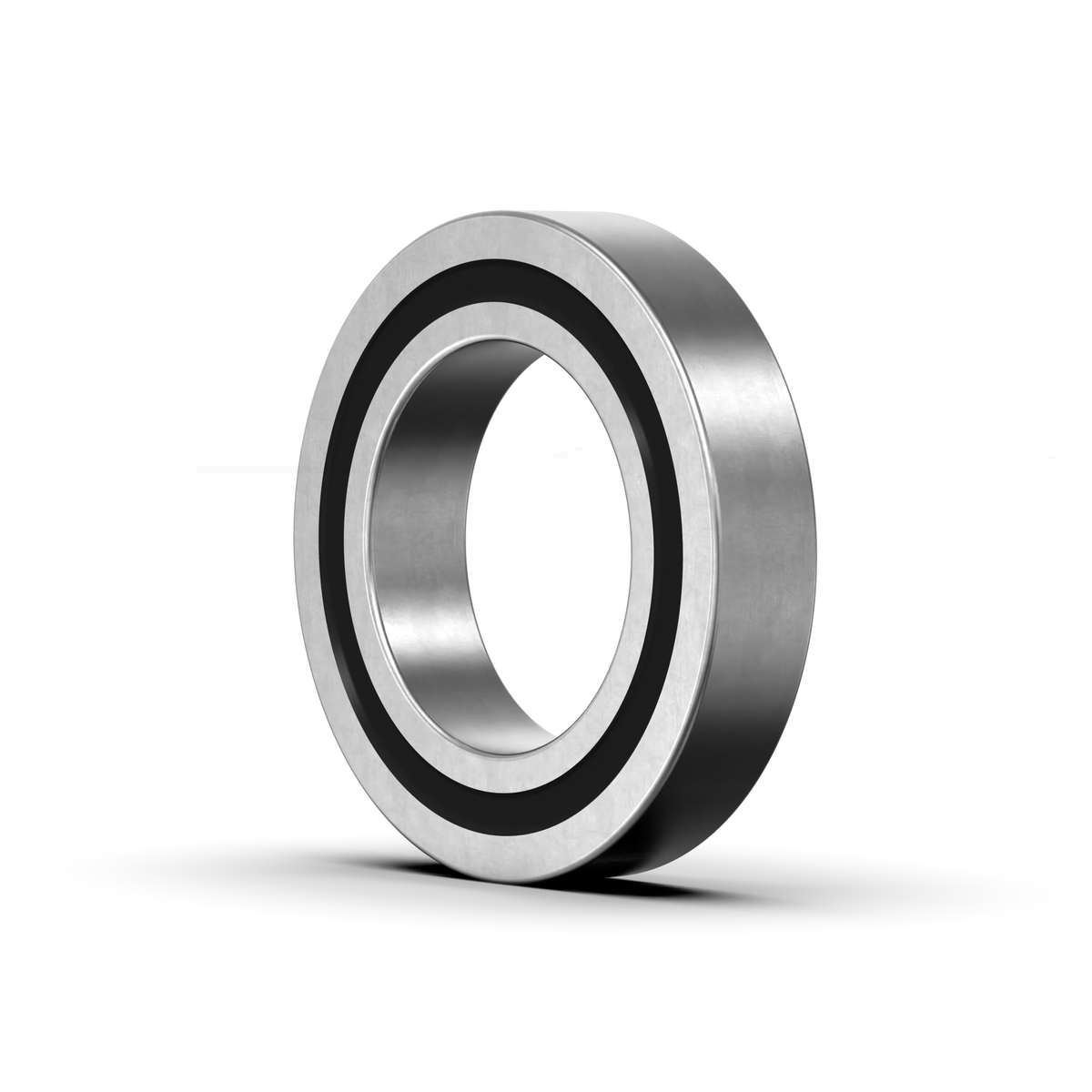

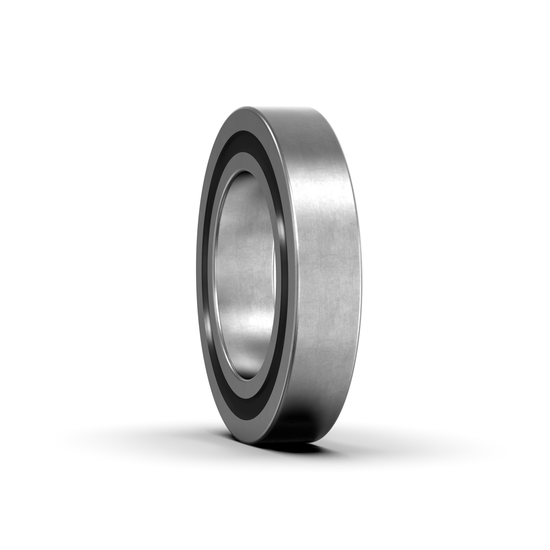

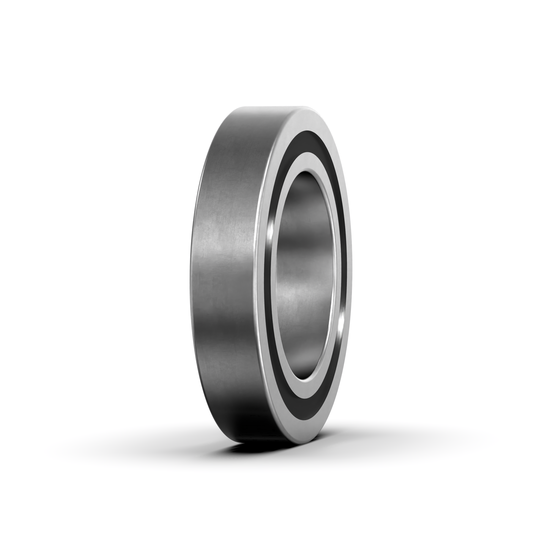

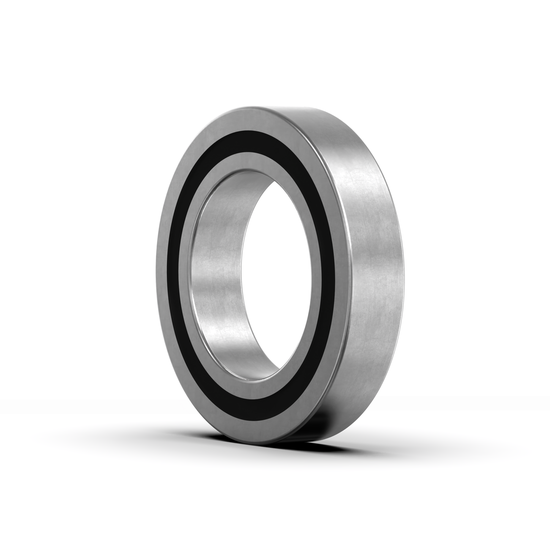

HCB71906-E-T-P4S-UL FAG
Cuscinetto del mandrino von FAG
Frage zum Artikel?
30 x 47 x 9 (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 10 | min. 1% | |
| 20 | min. 2% | |
| 29 | min. 3% |
Nachsetzzeichen
| B = verstärkte Innenkonstruktion |
| C = verstärkte Innenkonstruktion |
| UL = leichte Vorspannung |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012802307528 |
| Hersteller: FAG |
| Produkttyp: Schrägkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 0584704090000 |
| Typenkennzeichnung: HCB71906-E-T-P4S-UL FAG |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 1.8504 |
| Außenmaße:(D) mm 47,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| Begrenzungsdrehzahl für SchmierstoffSchmierung: (n G Fett) "38000.0000" |
| Begrenzungsdrehzahl für ÖlSchmierung: (n G Öl) "60000.0000" |
| Breitenmaße:(B) Zoll 0.3543 |
| Breitenmaße:(B) mm 9,00 |
| Breitenmaße:(b) mm 9,00 |
| Druckwinkel 25 Grad |
| E 25° Contact Angle |
| ECLASS number 23-05-08-03 |
| ECLASS2 number 23-05-08-03 |
| Einzelgewicht in (kg): 0.04 |
| Grundstatische Tragzahl, radial (C 0r) "3950.0000" |
| Innenmaße:(d) Zoll 1.1811 |
| Innenmaße:(d) mm 30,00 |
| Käfigtyp TB – Hartfaserkäfig |
| Medias beschreibung Spindellager HCB719..-E, angestellt, paar- oder satzweise, Druckwinkel a = 25°, mit Keramikkugeln, eingeengte Toleranzen |
| P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9 |
| Paarung G – Universelle Paarung |
| Präzision P4S Präzision (Höher als P4) |
| Radial Dynamic Load Rating Cr (N) 8100 |
| Radial Static Load Rating C0r (N) 3950 |
| T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C |
| UL Single Bearing, Universal, Light Preload |
| -30 °C Betriebstemperatur min. |
| 0,15 mm Maximaler Freistichradius |
| 0,3 mm Maximaler Freistichradius |
| 0,3 mm Minimaler Kantenabstand |
| 100 °C Betriebstemperatur max. |
| 112 N Vorspannkraft mittel |
| 13,5 mm Abstand Druckkegelspitze |
| 132 N/µm Axiale Steifigkeit schwer |
| 22 N Vorspannkraft leicht |
| 25 ° Druckwinkel |
| 258 N Vorspannkraft schwer |
| 3.950 N Statische Tragzahl, radial |
| 30 mm Bohrungsdurchmesser |
| 320 N Ermüdungsgrenzbelastung, radial |
| 322 N Abhebekraft mittel |
| 34 mm Anlagedurchmesser Wellenschulter |
| 36 mm Minimaler Einspritzteilkreis |
| 37 mm Maximaler Einspritzteilkreis |
| 38.000 1/min Grenzdrehzahl für Fettschmierung |
| 43,5 mm Anlagedurchmesser des Außenringes |
| 44,64 g Gewicht |
| 47 mm Außendurchmesser |
| 52,5 N/µm Axiale Steifigkeit leicht |
| 60 N Abhebekraft leicht |
| 60.000 1/min Grenzdrehzahl für Öl-Schmierung |
| 768 N Abhebekraft schwer |
| 8.100 N Dynamische Tragzahl, radial |
| 9 mm Breite |
| 95,1 N/µm Axiale Steifigkeit mittel |
| Artikelnummer HCB71906-E-T-P4S-UL FAG |
| Auch bekannt als 0584704090000 |
| Außen (D) Zoll 18,504.0000 |
| Außen (D) mm 47,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| B 9 mm Breitenmaße: |
| Breite (B) Zoll 3,543.0000 |
| Breite (B) mm 9,00 |
| C 0r 3.950 N Statische Tragzahl, radial |
| C r 8.100 N Dynamische Tragzahl, radial |
| C ur 320 N Ermüdungsgrenzbelastung, radial |
| D 47 mm Außendurchmesser |
| D a 43,5 mm Anlagedurchmesser des Außenringes |
| D a H12 Anlagedurchmesser des Außenringes Passung |
| Dichtung Keine Dichtung |
| Druckwinkel 25 Grad |
| E tk max 37 mm Maximaler Einspritzteilkreis |
| E tk min 36 mm Minimaler Einspritzteilkreis |
| E tk1 max 37 mm Maximaler Einspritzteilkreis |
| E tk1 min 36 mm Minimaler Einspritzteilkreis |
| F V H 258 N Vorspannkraft schwer |
| F V L 22 N Vorspannkraft leicht |
| F V M 112 N Vorspannkraft mittel |
| Gewicht (kg) 0.04 |
| H12 Anlagedurchmesser des Außenringes Passung |
| Innen (d) Zoll 11,811.0000 |
| Innen (d) mm 30,00 |
| K aE H 768 N Abhebekraft schwer |
| K aE L 60 N Abhebekraft leicht |
| K aE M 322 N Abhebekraft mittel |
| Kategorie Schrägkugellager |
| Käfigtyp TB – Hartfaserkäfig |
| Marke FAG |
| Paarung G – Universelle Paarung |
| T max 100 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| a 13,5 mm Abstand Druckkegelspitze |
| c a H 132 N/µm Axiale Steifigkeit schwer |
| c a L 53 N/µm Axiale Steifigkeit leicht |
| c a M 95 N/µm Axiale Steifigkeit mittel |
| d =30 mm Bohrungsdurchmesser |
| d =a 34 mm Anlagedurchmesser Wellenschulter |
| d =a h12 Anlagedurchmesser Wellenschulter Passung |
| h12 Anlagedurchmesser Wellenschulter Passung |
| n G Grease 38.000 1/min Grenzdrehzahl für Fettschmierung |
| n G Oil 60.000 1/min Grenzdrehzahl für Öl-Schmierung |
| r 1 min 0,3 mm Minimaler Kantenabstand |
| r a max 0,3 mm Maximaler Freistichradius |
| r a1 max 0,15 mm Maximaler Freistichradius |
| r min 0,3 mm Minimaler Kantenabstand |
| α 25 ° Druckwinkel |
| ≈m 44,64 g Einzelgewicht |
Si prega di notare le nostre condizioni speciali per la spedizione di tecnologia lineare
Condizioni di spedizione in Germania
| Metodo di spedizione | Costi inclusi IVA* | Tempo di consegna e consegna | Ora di ordinazione massima |
| Ritiro su richiesta | Gratuito | Previo accordo a 44797 Bochum | Lunedì - Venerdì fino alle 14:00 |
| DHL Standard | 6,99 € sotto i 25 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| DHL Standard | 5,98 € sopra i 25 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| DHL Standard | 3,99 € sopra i 99 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| UPS Express Saver | 5,99 € sopra i 99 € di valore dell'ordine | In genere il giorno lavorativo successivo | Lunedì - Venerdì fino alle 20:00 |
| UPS Express Saver | 9,49 € sopra i 25 € di valore dell'ordine | In genere il giorno lavorativo successivo | Lunedì - Venerdì fino alle 20:00 |
| UPS Express Saver | 9,99 € sotto i 25 € di valore dell'ordine | In genere il giorno lavorativo successivo | Lunedì - Venerdì fino alle 20:00 |
| UPS Express | 19,90 € | Entro le 12:00 del giorno lavorativo successivo | Lunedì - Venerdì fino alle 16:00 |
| DHL Express | 32,10 € | Il giorno lavorativo successivo | Lunedì - Venerdì fino alle 16:00 |
| UPS Weekend Express | Su richiesta | Consegna entro le 12:00 del sabato | Venerdì fino alle 19:00 |
* Ogni pacco ha un peso massimo totale di 29 chilogrammi. Oltre tale peso, potrebbero essere applicate più spese di spedizione.
Condizioni di spedizione per Italia, Austria, Polonia, Repubblica Ceca, Ungheria, Francia, Belgio, Paesi Bassi
| Metodo di spedizione | Costi inclusi IVA* | Tempo di consegna e consegna | Ora di ordinazione massima |
| Ritiro su richiesta | Gratuito | Previo accordo a 44797 Bochum | Lunedì - Venerdì fino alle 14:00 |
| DHL Standard | 10,99 € sotto i 25 € di valore dell'ordine | In genere 1-2 giorni lavorativi | Lunedì - Venerdì fino alle 16:30 |
| UPS Express | 29,90 € | Entro le 12:00 del giorno lavorativo successivo | Lunedì - Venerdì fino alle 15:00 |
| DHL Express | 39,99 € | Il giorno lavorativo successivo | Lunedì - Venerdì fino alle 15:00 |
* Ogni pacco ha un peso massimo totale di 29 chilogrammi. Oltre tale peso, potrebbero essere applicate più spese di spedizione.
Spedizione con corriere per consegna nello stesso giorno o il giorno successivo
| Raggio (distanza in linea d'aria - CAP di base: 44797, Bochum) | Costi (Corriere Espresso) |
| fino a 50 km | 55 € |
| fino a 80 km | 80 € |
| fino a 120 km | 115 € |
| fino a 180 km | 165 € |
| fino a 240 km | 195 € |
| fino a 300 km | 235 € |
| oltre 300 km | Su richiesta |
Metodi di pagamento
Le nostre opzioni di pagamento per gli ordini nel nostro negozio. Il metodo desiderato verrà richiesto dopo aver fornito il tuo indirizzo di fatturazione e di consegna.
| Metodo di pagamento | Disponibilità |
| Fattura | ✓ Per aziende e consumatori |
| Klarna | ✓ Per aziende e consumatori |
| Paypal | ✓ Per aziende e consumatori |
| American Express | ✓ Per aziende e consumatori |
| Visa | ✓ Per aziende e consumatori |
| Mastercard | ✓ Per aziende e consumatori |
Tabella comparativa delle denominazioni dei nostri cuscinetti a sfere e a rulli
L'elenco di decodifica dei suffissi mostrato in questa pagina ti aiuterà a decodificare i suffissi più comuni dei cuscinetti radiali dei vari produttori. Se nella tabella sottostante vedi il simbolo "•", significa che il suffisso corrispondente, se disponibile, non è esplicitamente indicato dal produttore. I suffissi segnati con un trattino "–" non vengono prodotti.
| Caratteristica | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Generale | 1 / 2 Coperchio(i) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Guarnizione(e) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 Guarnizione(e) a basso attrito | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 Guarnizione(e) senza contatto | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Gioco interno aumentato | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Cuscinetti a rulli cilindrici | Gabbia in plastica | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Gabbia in acciaio | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Gabbia in ottone | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Costruzione interna rinforzata | E, EX | E | E | E | E | EC | E | – | ||
| Cuscinetti orientabili a rulli | Gabbia in plastica | TVPB | – | – | H | – | – | – | – | |
| Gabbia in acciaio | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Gabbia in ottone | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Scanalature e fori di lubrificazione | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Costruzione interna rinforzata | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Versione per applicazioni vibranti | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Cuscinetti orientabili a sfere | Gabbia in plastica | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Gabbia in acciaio | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Gabbia in ottone | M | – | – | M | M | M | M | – | ||
| Cuscinetti a rulli conici (metrici) | Costruzione interna modificata | A | – | – | HR... | – | A | A, C, V | – | |
| Angolo di contatto aumentato | B | – | B | C, D | C | B | B | – | ||
| Dimensioni esterne ISO | X | J | X | X | X, U | X | X | – | ||
| Cuscinetti a sfere a gola profonda | Gabbia in plastica | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Gabbia in fibra dura | TB | – | TB | – | – | – | – | PEEK | ||
| Gabbia in acciaio | • | • | • | • | J | • | • | • | ||
| Gabbia in ottone | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Costruzione interna rinforzata | B, C | – | – | – | – | E | A | – | ||
| Cuscinetti a sfere obliqui (a una fila) | Angolo di contatto 30° | • | • | A | – | • | A | – | – | |
| Angolo di contatto 40° | B | B | B | B | B | B | B | B | ||
| Gabbia in plastica | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Gabbia in acciaio | JP | • | J | W | J | J, F | – | – | ||
| Gabbia in ottone | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Versione universale per X e O | UA | U | CB | G | G | CB | G | – | ||
| Gioco zero per X e O | UO | – | – | – | – | – | – | – | ||
| Leggera precarico per X e O | UL | – | GA | GL | GL | GA | – | – | ||
| Cuscinetti a sfere obliqui (a due file) | Angolo di contatto 25° | B | – | – | B | • | – | A | – | |
| Angolo di contatto 30° | BD | A | – | – | – | A | – | – | ||
| Angolo di contatto 32° | – | – | B | • | – | A | B | – | ||
| Angolo di contatto 35° | • | – | • | – | – | – | – | – | ||
| Angolo di contatto 40° | – | B | – | – | – | – | – | • | ||
| Angolo di contatto 45° + anello interno separabile | DA | – | D | – | – | D | – | – | ||
| Gabbia in acciaio | • | • | • | J, • | • | J1, • | • | – | ||
| Gabbia in plastica | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Gabbia in ottone | M, MA | – | M | M | – | M, MA | M | – | ||
| Tutte le informazioni in questa lista di decodifica sono fornite senza garanzia. In caso di dubbi, contattare il produttore. | ||||||||||
Gli articoli sono offerti dai beni originali?
Sì, tutti i nostri articoli sono beni originali. Per garantire ciò, i nostri prodotti sono soggetti a rigorosi controlli di input. Quindi possiamo garantire l'autenticità di tutti gli articoli. Quando si sente quantità, può accadere che gli articoli vengano consegnati nella confezione esterna o nella confezione di saldatura. Se hai bisogno della confezione originale del produttore, contattaci prima di acquistare il contatto.
Sto cercando un articolo, ma non lo trovo. Come posso ottenere aiuto?
Si prega di contattare il nostro assistenza clienti all'indirizzo clienti@motionparts.de. Sei invitato a inviarci una foto della parte da ottenere o di qualsiasi altra informazione. Assicurati di fornire quante più informazioni possibili nella tua richiesta.
Quanto velocemente ottengo la mia merce dopo aver ordinato l'ordine?
Questo dipende da quando hai ordinato la merce e con il quale il servizio di consegna dovrebbe essere consegnato. Ora per aiutarti ti aiuterà a spedire la linea nella scheda di spedizione. Questi forniscono informazioni su quando ordini idealmente con quale servizio di consegna ricevere il tuo beni il prima possibile.
Posso rispedire la mia merce?
Certo, puoi rispedire il tuo ordine. I clienti privati hanno diritto a un periodo di cancellazione legale. Puoi inviare la merce gratuitamente in questo. Inoltre, consentiamo anche i resi più a lungo se soddisfano le condizioni delle nostre normative GTC.
I clienti aziendali possono anche inviare i loro articoli. Potremmo aumentare una tassa di rinforzo a causa dei costi spesso grandi.
Informazioni dettagliate su questo sono disponibili sotto la voce di menu a destra del ritiro nel piè di pagina.
Non ci sono abbastanza prodotti in stock. Come può un numero più elevato di?
Sei invitato a contattarci. Di norma, abbiamo altre quantità nel magazzino o possiamo ottenere questi produttori.
C'è uno sconto sul volume?
In effetti, concediamo uno sconto sul volume per ordini maggiori. Questo dipende dal volume dell'ordine dell'ordine e dall'ordine della storia in passato.
Posso anche raccogliere oggetti a Bochum?
Di norma, concediamo una scelta. Ultimamente, tuttavia, non siamo stati in grado di offrire questo servizio a causa della malattia e della situazione pandemica. Si prega di chiedere questo servizio tramite il nostro servizio.
Come posso riscattare i miei punti bonus MP? Quali premi posso riscattarli?
Puoi riscattare i nostri punti bonus contro oggetti di negozio o articoli Amazon. Lo procureremo in caso di redenzione per te. Si prega di contattarci tramite il nostro servizio clienti.
