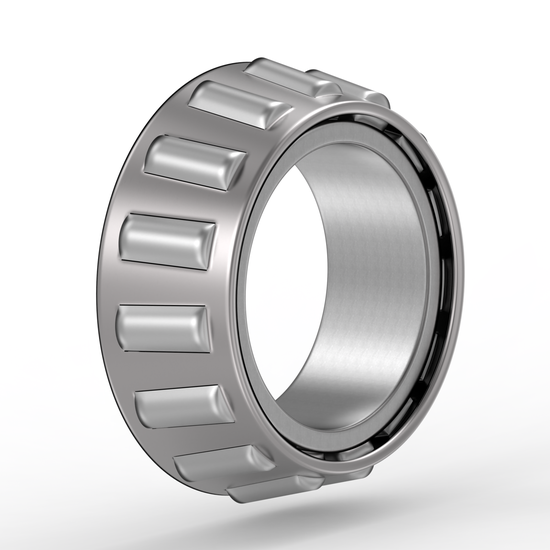

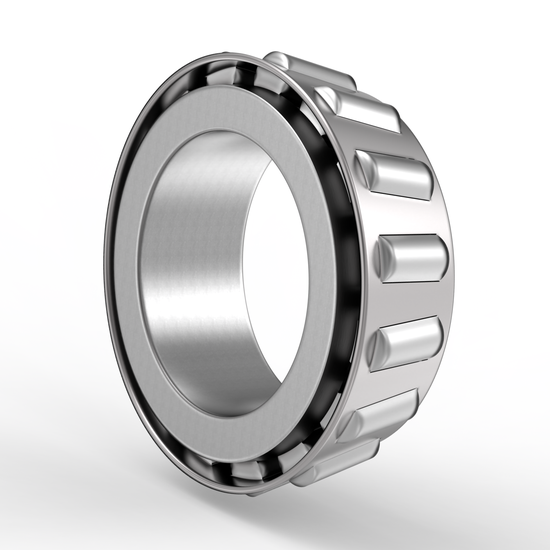

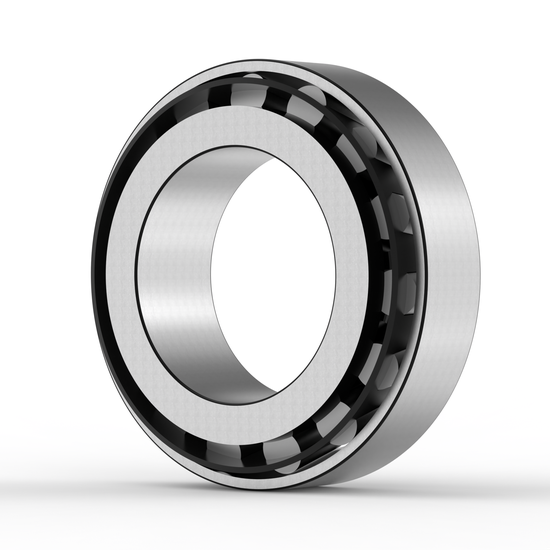

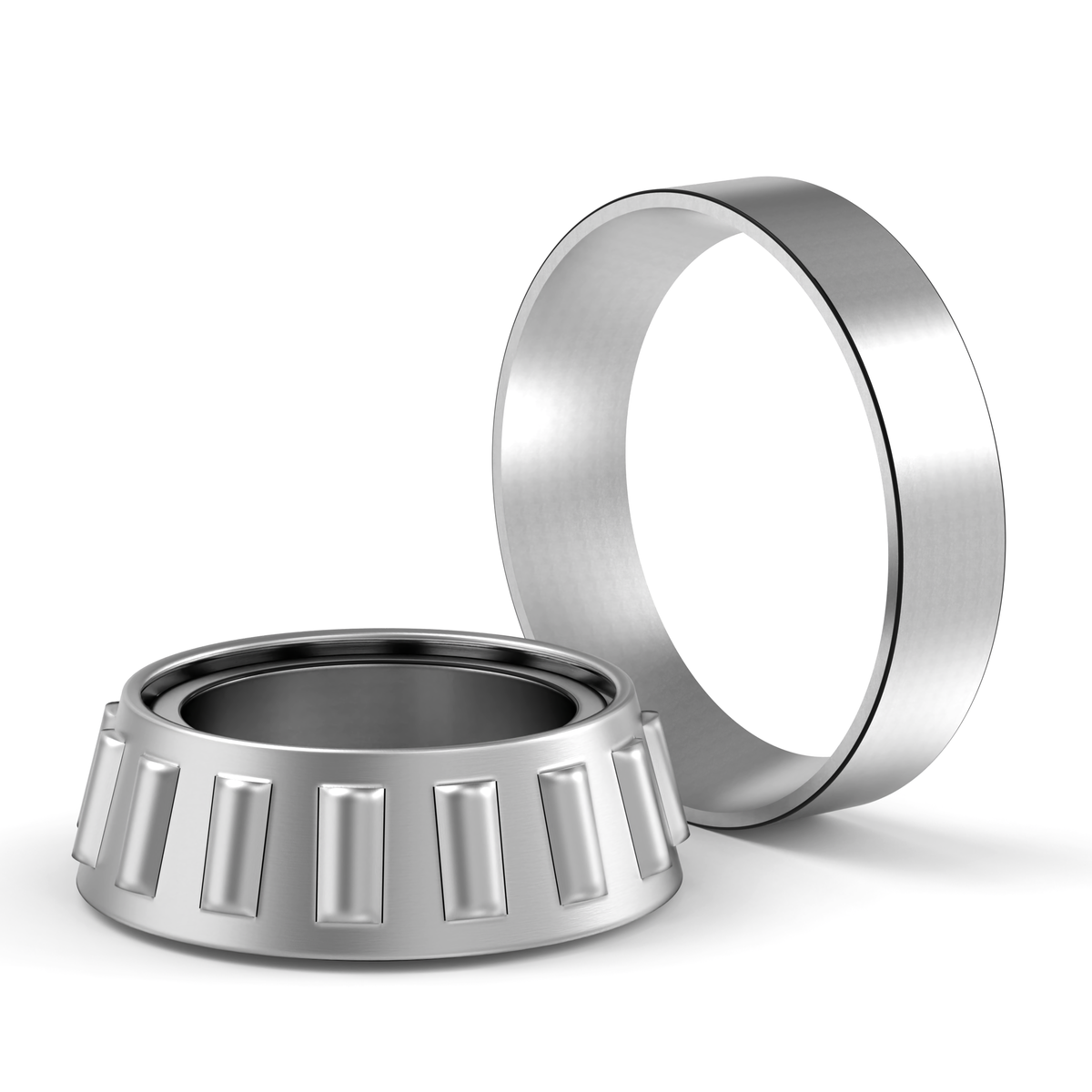

KLM12749-LM12711 FAG
Kegelrollenlager Satz von FAG
Frage zum Artikel?
| Menge | Rabatt | |
|---|---|---|
| 139 | min. 1% | |
| 278 | min. 2% | |
| 417 | min. 3% |
Nachsetzzeichen
| K = kegelige Bohrung |
| L = Vorspannung leicht |
| M = Messingkäfig |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 16,64 |
| EAN: 4064327583253 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0192021300000 KLM12749-711 LM12749/711 LM12749/LM12711 LM12749-99402 SET16 |
| Typenkennzeichnung: KLM12749-LM12711 FAG |
| Breitenmaße: B 16,637 mm des Innenringes |
| Breitenmaße: C 12,065 mm des Außenringes |
| Breitenmaße: T 15,494 mm des Lagers |
Erweiterte technische Daten
| >A |
| Außenmaße:(D) Zoll 1.8100 |
| Außenmaße:(D) mm 45,97 |
| Begrenzungsdrehzahl (n G) "16900.0000" |
| Breitenmaße:(B) Zoll 0.6100 |
| Breitenmaße:(B) mm 15,49 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 0.12 |
| Grundstatische Tragzahl, radial (C 0r) "32000.0000" |
| Innenmaße:(d) Zoll 0.8656 |
| Innenmaße:(d) mm 21,99 |
| Medias beschreibung Kegelrollenlager K-SERIES, 1-reihig |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 28500 |
| Radial Static Load Rating C0r (N) 32000 |
| Thermische Drehzahlgrenze (n ϑr) "10100.0000" |
| -30 °C Betriebstemperatur min. |
| 0,126 kg Gewicht |
| 0,31 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 1,08 Statischer Axiallastfaktor |
| 1,3 mm Maximaler Hohlkehlradius am Gehäuse |
| 1,3 mm Maximaler Hohlkehlradius an der Welle |
| 1,3 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 1,3 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 1,96 Dynamischer Axiallastfaktor |
| 10 mm Abstand Druckkegelspitze |
| 10.100 1/min Thermische Bezugsdrehzahl |
| 12,065 mm Breite des Außenringes |
| 120 °C Betriebstemperatur max. |
| 15,494 mm Breite des Lagers |
| 16,637 mm Breite des Innenringes |
| 16.900 1/min Grenzdrehzahl |
| 21,986 mm Bohrungsdurchmesser |
| 26 mm Maximaler Durchmesser der Wellenschulter |
| 27,5 mm Minimaler Durchmesser der Wellenschulter |
| 28.500 N Dynamische Tragzahl, radial |
| 3 mm Minimaler axialer Freiraum |
| 3.600 N Ermüdungsgrenzbelastung, radial |
| 32.000 N Statische Tragzahl, radial |
| 34,8 mm Führungsborddurchmesser des Innenringes |
| 40 mm Minimaler Durchmesser der Gehäuseschulter |
| 42,5 mm Minimaler Durchmesser der Gehäuseschulter |
| 45,974 mm Außendurchmesser |
| Artikelnummer KLM12749-LM12711 FAG |
| Auch bekannt als 0192021300000KLM12749-711LM12749/711LM12749/LM12711LM12749-99402SET16 |
| Außen (D) Zoll 181.0000 |
| Außen (D) mm 4.597,00 |
| Breite (B) Zoll 61.0000 |
| Breite (B) mm 1.549,00 |
| C 0r 32.000 N Statische Tragzahl, radial |
| C a min 3 mm Minimaler axialer Freiraum |
| C b min 3 mm Minimaler axialer Freiraum |
| C r 28.500 N Dynamische Tragzahl, radial |
| C ur 3.600 N Ermüdungsgrenzbelastung, radial |
| D 45,974 mm Außendurchmesser |
| D a min 40 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 42,5 mm Minimaler Durchmesser der Gehäuseschulter |
| Gewicht (kg) 0.12 |
| Innen (d) Zoll 8,656.0000 |
| Innen (d) mm 2.199,00 |
| Kategorie Kegelrollenlager einreihig |
| Marke FAG |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Y 0 1,08 Statischer Axiallastfaktor |
| Y 1,96 Dynamischer Axiallastfaktor |
| a 10 mm Abstand Druckkegelspitze |
| d =1 34,8 mm Führungsborddurchmesser des Innenringes |
| d =21,986 mm Bohrungsdurchmesser |
| d =a max 26 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 27,5 mm Minimaler Durchmesser der Wellenschulter |
| e 0,31 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 16.900 1/min Grenzdrehzahl |
| n ϑr 10.100 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 1,3 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 1,3 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 1,3 mm Maximaler Hohlkehlradius an der Welle |
| r b max 1,3 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 0,126 kg Einzelgewicht |
